2016年8月20日，搭載華為海思麒麟Kirin芯片的華為和榮耀終端產品出貨量已經突破一個億。
任正非曾在2012實驗室說：“我們在價值平衡上，即使做成功了，（芯片）暫時沒有用，也還是要繼續做下去。一旦公司出現戰略性的漏洞，我們不是幾百億美金的損失，而是幾千億美金的損失。我們公司積累了這么多的財富，這些財富可能就是因?yàn)槟且粋€(gè)點，讓別人卡住，最后死掉。……這是公司的戰略旗幟，不能動掉的。”
十年磨一劍，接下來簡述華為海思麒麟手機SoC芯片簡史。（可直接讀文字，也可直接翻到文后讀表格圖片）
因?yàn)槿握堑母哒斑h(yuǎn)矚，華為于2004年10月專門組建手機芯片研發隊伍，希望走出對美國芯片的依賴。
5年之后……
2009年，華為推出第一款智能手機芯片——Hi3611（K3V1），因?yàn)榈谝豢町a(chǎn)品不是很成熟，K3V1最終沒有走向市場化。
2012年，華為發布K3V2芯片，采用1.5GHz主頻四核Cortex-A9架構，集成GC4000的GPU，采用40nm制程制造。這款芯片用在了華為D2、P2、Mate1和P6手機上，這是華為第一次把自家的海思芯片用在華為自家手機上，因K3V2的40nm制程落后和GPU兼容性不好，導致最終體驗不好。
2014年初，發布麒麟910，采用1.6GHz主頻四核Cortex-A9架構和Mali-450MP4的GPU，采用28nmHPM制程，首次集成自研的Balong710基帶，首次集成了華晶Altek的ISP，是為海思麒麟芯片的濫觴。因P6搭載的K3V2芯片體驗不好，華為推出搭載麒麟910的P6的升級版華為P6S。這款芯片把制程升級到28nm，把GPU換成Mali，麒麟910的推出使得海思的手機芯片到了可以日常使用的程度，接著這款芯片陸續用在華為Mate2、榮耀3C4G版、MediaPadM1平板、榮耀X1平板，惠普Slate7VoiceTabUltra和Slate8Plus等終端上面。
2014年5月，發布麒麟910的升級版麒麟910T，主頻從1.6GHz升級到1.8GHz。這款芯片用于華為P7上，以2888價位開賣，銷量破700萬臺。
2014年6月，發布麒麟920SoC芯片，采用業界領先的big.LITTLE結構，采用4×A151.7GHz+4×A71.3GHz和Mali-T628MP4GPU，采用28nmHPM工藝制造，集成了音頻芯片、視頻芯片、ISP，集成自研全球第一款LTECat.6的Balong720基帶，使得首次搭載麒麟920的榮耀6成為全球第一款支持LTECat.6的手機。當年搭載麒麟920的榮耀6一出來，就飆升到各跑分軟件的第一名，使海思麒麟芯片第一次達到與行業領袖高通對飆的地位。
2014年9月，發布麒麟925SoC芯片，相較于麒麟920，大核主頻從1.7GHz提升到1.8GHz，并首次集成了命名為“i3”的協處理器。這款芯片用在華為Mate7和榮耀6Plus上，創造了華為Mate7在國產3000價位上高端旗艦的歷史，全球銷量超750萬。
2014年10月，發布麒麟928SoC芯片，相較于麒麟925，大核主頻從1.8GHz提升到2.0GHz。該款芯片隨榮耀6至尊版一起發布，到這時，海思開始試著提升主頻來提高自己駕馭芯片發熱的能力。
2014年12月，發布中低端芯片麒麟620SoC芯片，采用8×A531.2GHz和Mali-T450MP4GPU，后期發布麒麟620升級版，主頻從1.2GHz提升到1.5GHz，采用28nmHPM工藝制造，集成自研Balong基帶、音視頻解碼等組件，它是海思旗下首款64位芯片。這款芯片陸續用在榮耀4X移動版和聯通版、榮耀4C移動版和雙4G版，華為P8青春版的移動版和雙4G版、榮耀5A移動版和雙4G版，其中榮耀4X成為華為旗下第一款銷量破千萬的手機，緊接著榮耀4C和P8青春版銷量均破千萬臺。
2015年3月，發布麒麟930/935SoC芯片，其中麒麟930采用4×A532.0GHz+4×A531.5GHz+Mali-T628MP4GPU+微智核i3，麒麟935采用4×A532.2GHz+4×A531.5GHz+Mali-T628MP4GPU+微智核i3，采用28nm工藝制造，集成自研Balong720基帶，集成音視頻解碼、ISP等組件，集成i3協處理器。在未能獲得14/16nm制程的前提下，海思巧妙避開發熱不成熟的A57架構，轉而使用提升主頻的能耗比高的A53架構，因?yàn)楦咄旪?10因?yàn)锳57大核發熱功耗過大，在2014年出現滑鐵盧，而海思麒麟930/935憑借散熱小和優秀的能耗比打了一個翻身仗。麒麟930陸續用在榮耀X2、P8標準版、M28.0平板和M210.0平板上，麒麟935則用在P8高配版、榮耀7和MateS上。
2015年11月，發布麒麟950SoC芯片，采用4×CortexA722.3GHz+4×CortexA531.8GHz+Mali-T880MP4+微智核i5，采用16nmFinFETPlus工藝制造，集成自研Balong720基帶，首次集成自研雙核14-bitISP，首次支持LPDDR4內存，集成i5協處理器，集成自研的音視頻解碼芯片，是一款集成度非常高的SoC手機芯片。麒麟950也是全球首款采用A72架構和采用Mali-T880GPU的芯片，該芯片的綜合性能再次飆至第一，憑借性能優勢和工藝優勢，贏了高通差不多半年的時間差，打了又一個翻身仗。該款芯片陸續用在華為旗下的Mate8、榮耀8、榮耀V8運營商定制版和標配全網通版等手機上。
2016年4月，發布麒麟955SoC芯片，把A72架構從2.3GHz提升到2.5GHz，集成自研的雙核ISP，助力徠卡雙攝加持的P9和P9Plus、榮耀V8頂配版和榮耀NOTE8手機上。徠卡雙鏡頭，攝影新潮流，麒麟955將帶領P9系列成為華為旗下第一款銷量破千萬的旗艦機。
2015年5月，發布中低端芯片麒麟650SoC芯片，采用4×CortexA532.0GHz+4×CortexA531.8GHz+Mali-T830MP2，全球第一款采用16nmFinFETPlus工藝制造的中低端芯片，海思旗下第一款集成了CDMA的全網通基帶SoC芯片，集成自研的PrimeISP，集成自研的音視頻解碼芯片，是一款集成度非常高的SoC手機芯片。這款芯片搭載在榮耀5C、G9青春版的移動版和雙4G版手機中，將帶領兩者繼續破千萬銷量。
2015年8月20日，麒麟芯片出貨量突破1億顆，這距離6月12日公布破8000萬僅僅剛過去69天，這69天里日均出貨29萬顆。
2016年，將會發布麒麟960，將是又一顆突破歷史的芯片，因?yàn)樗鼘⒋蠓嵘鼼PU性能，同時也是第一款解決了CDMA全網通基帶的旗艦芯片，到那時這兩個黑點將一個一個去除。華為最厲害的是肯砸錢研發、用實力將黑點一個一個去除，就像曾經的K3V2、P6、P7和MateS被人嘲弄一樣，而現在、將來這些黑點不復存在。
十年磨一劍。華為從2004開始研發手機芯片，到2009年第一顆K3、2012年K3V2的失敗，到2014年海思麒麟手機芯片開始躋身業界主流，這里是十年。而從2014年麒麟910開始到2016年麒麟955，海思麒麟芯片出貨量突破一億顆，不到三年出貨就已經破億，這里是三年。
海思麒麟芯片僅用在華為自己的產品上，麒麟芯片已經成為華為手機獨有的特色之一，而隨著麒麟芯片越來越強大，海思麒麟芯已經成為華為手機的優勢競爭力之一。

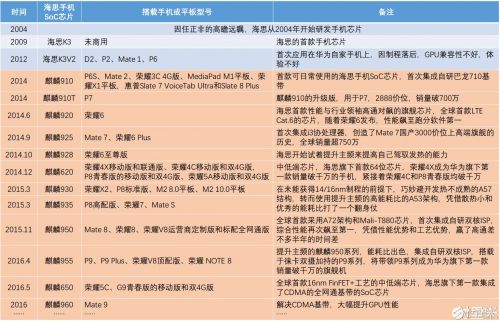

華為海思麒麟手機SoC芯片簡史
