我們知道，innoswitch剛發布的時候，因?yàn)槠洳捎玫腇luxlink安全隔離通訊技術、減少元件數、形成的光耦作用、最大支持25w輸出、極大降低了制造成本等諸多優點，而讓眾多廠商放棄原有充電器設計，紛紛轉向innoswitch，從而讓PI一舉占領IC市場領導地位，那么對于innoswitch升級版本的innoswitch3，又有哪些改革升級呢？是否會讓IC市場再重新洗一次牌呢？我們一起來揭曉。



　　效率、散熱、尺寸三大難點



　　關于電源，拿我們平常的消費者來說，最關心的就是效率如何、散熱是否快、尺寸是否足夠小，以方便于我們平時外出攜帶。



　　在電源這塊，效率的形式就是，輸入多少功率，轉換為輸出的又是多少，其中的差額部分，就是以熱量的形式耗散。加快散熱，可以通過散熱片改善熱量的傳導方式，或者是增加表面積以利于熱輻射，減小內部與外部的熱阻，還可以將熱量均勻分布于表面，這樣就可以移除沒有相對過熱的發熱點，當效率達到更高水平的時候，將無需散熱片。我們知道，當熱量散耗過多，效率就會越低，需要的表面積就會越大，體積也會隨著越大，那就會失去我們消費者外出攜帶的便捷性。

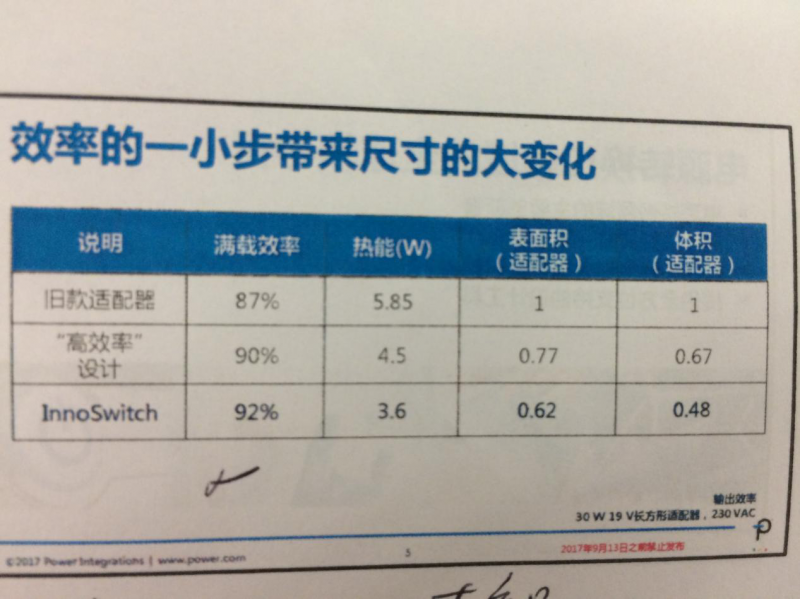

　　這三個方面的影響，在innoswitch的時候，PI就已經把效率從舊款適配器的87%提升到92%，表面積卻從1下降到了0.62，體積從1直接下降達到了0.48，效率的小變化=尺寸的大變化，這對當時的PI來說，是一項不小的挑戰。




　　94%超高效率、65W輸出功率、超薄InSOP封裝



　　那么在和innoswitch相比innoswitch3改革后的特色又是什么呢？最大的亮點可以說是：

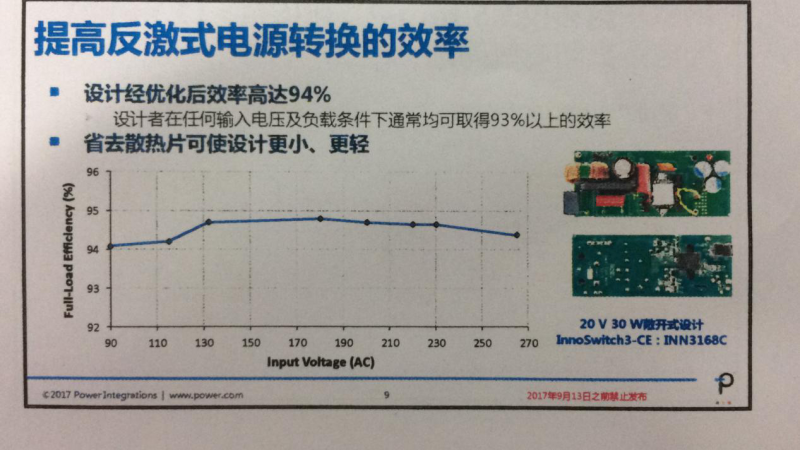

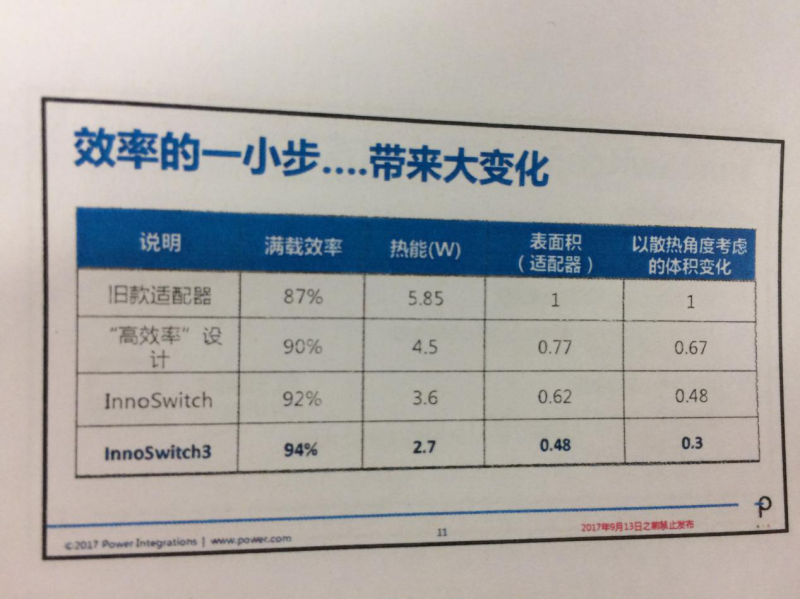

　　·由innoswitch92%的效率，提升為94%的效率，與最佳的傳統設計相比，其產生的熱量會減少25%，體積則從innoswitch的0.48減小到0.3，然后，輸出功率，則從傳統的20、30W增大到65W，并且采用先進的控制方式——實現極快速的動態響應特性及較低的輸出紋波。




　　·完善的保護特性：輸入過壓保護、輸出過壓保護、過流保護、過功耗保護、短路保護、過溫保護、輸出整流管開路/短路保護、引腳開路/短路保護。

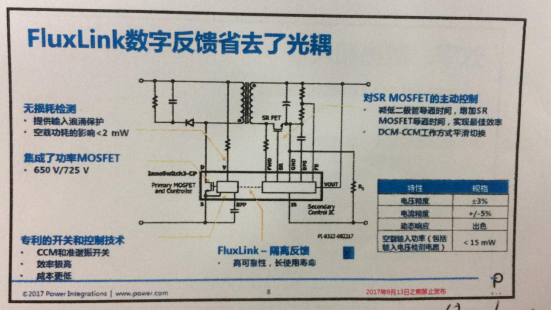

　　·FLuxlink反饋技術：即使使用輸入電壓檢測電路，仍能實現空載功耗小于20mW，安全隔離的FLuxlink反饋技術，省去了光耦。

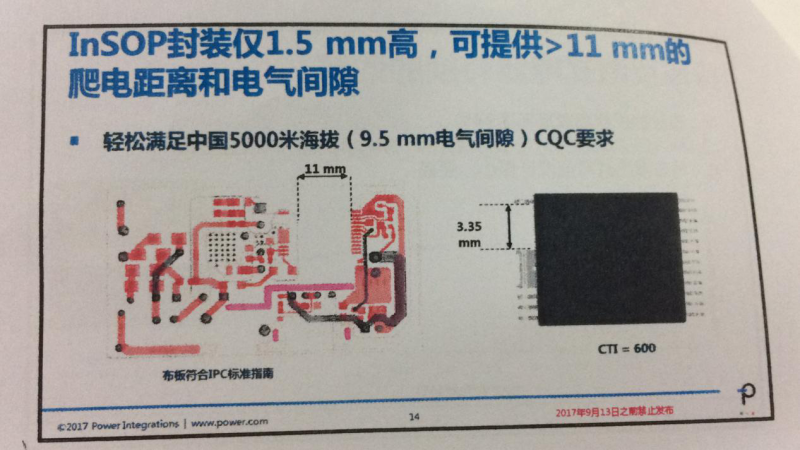

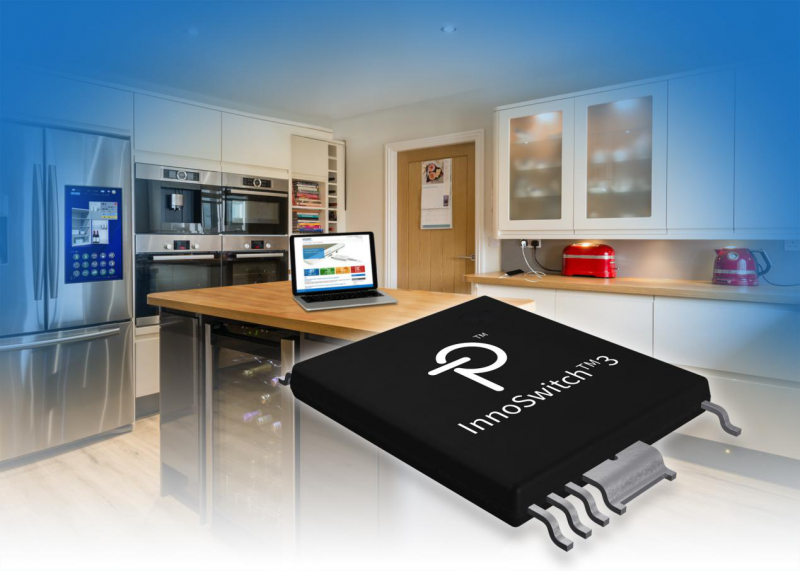

　　·新型超薄InSOP封裝，爬電距離/電氣間隙超過11m，由于中國特殊的地理形勢，海拔比世界其他地方要高5000米，所以中國的爬電距離/電氣間隙必須大于9.45mm，而innoswitch3的間隙均超過了11mm，完全滿足innoswitch3在中國的使用。

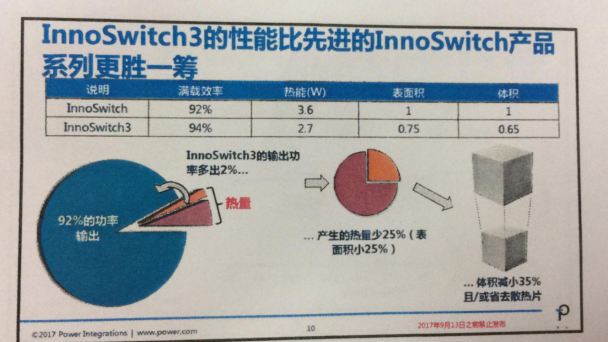

　　綜上所述，innoswitch3的性能比先進的innoswitch更勝一籌，具體表現在輸出功率、產熱量、體積等方面。


　　Innoswitch3應用范圍

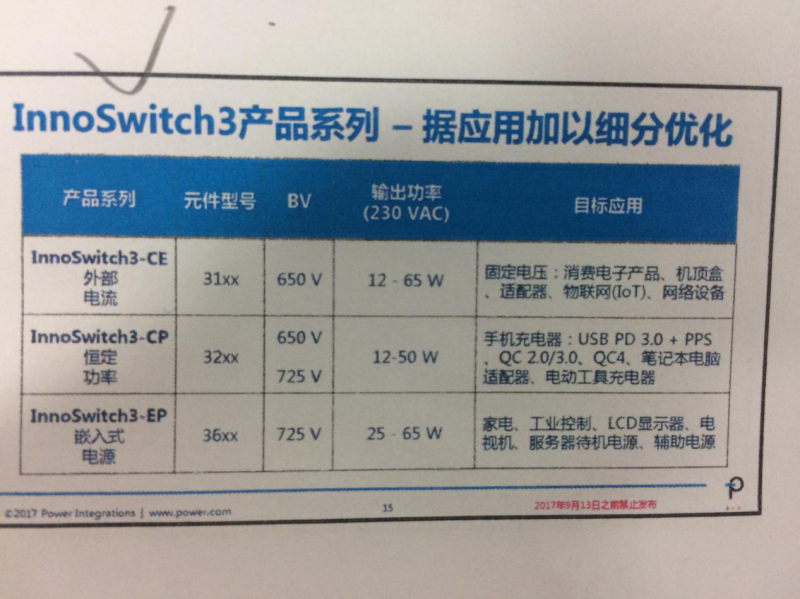

　　Innoswitch3 IC產品系列針對三種特定應用提供三種版本。



　　·CE：外部電流。采用外部輸出電流檢測，可提供精確的恒流/恒壓調整率，從而提高設計靈活性，這就僅適合由單一輸出電壓緊湊型充電器、適配器、消費電產品、機頂盒、物聯網網絡設備和樓宇自動化應用。



　　·CP恒定功率。適合手機充電器：USB功率傳輸（PD）3.0+pps、QC2.0/3.0、 QC4、筆記本電腦、適配器電動工具適配器、快充以及其他要求具有動態輸出電壓的應用。



　　·EP：嵌入式電源。集成了該系列額定電壓最高的MOSFET（725V），可提供全面的輸入電壓及負載保護，并且具有出色的多路輸出交叉調整率，適合要求嚴苛的工業控制及家電應用，在LCD顯示器、電視機、服務器待機電源、輔助電源等。




　　總結來說，Innoswitch3適用于消費電子、計算機和工業應用的適配器和敞開式電源。Innoswitch3 CP和Innoswitch3 IC樣品已經開始供貨，基于10000片的訂貨量每片單價分別為1.11美元（CE）和1.15美元（CP）。Innoswitch3-EP器件將于2017年11月份開始供貨，基于10、000片的訂貨量，每片單價為1.18美元。設計者可以根據自己的設計規格參數自定義器件特性。





　　總結來說，Innoswitch3的終極方案就是：



　　·效率高達94%——無光耦、無散熱片。



　　·輸出功率最高達65W。



　　·子產品系列適合不同的應用環境。



　　·具有寬爬電距離和電氣間隙的薄型InSOP封裝，滿足所有的安規要求：UL、TUV、CQC



　　·全面量產，現貨供應



　　·全面的設計軟件（PI Expert）,實現完整的設計，包括BQM，電路原理圖，和變壓器繞制工藝說明6款參考設計（DER）





　　不管是在外觀封裝上從innoswitch的2.5mm降為 innoswitch3的1.5mm，還是在功率上，從innoswitch的92%提升到innoswitch3的94%，最重要的一點，就是成本的極大降低，發布會現場，有電源產商表示，會考慮innoswitch3，畢竟降低成本才是現在電源市場競爭日益加劇解決的唯一方法。



　　PI的員工技術培訓工程師閻總表示，在innoswitch發布到現在，PI已經占領了相當大的一部分市場上份額，像是華為、OPPO、VIVO、小米這些大公司都有在合作，而且在innoswitch3出來后，這些公司均表現出了極大的興趣，因?yàn)樾矢?，成本更低，尤其?ldquo;終極反擊式方案”目前只有PI一家公司可以做到，廠商利用innoswitch3，不是用來價低成本，就是用在高端產品上。



　　像之前OPPO因其秘密武器“充電五分鐘，通話兩小時”的特色VOOC快充技術，而銷量急升，并且也被大眾熟知，毫無疑問，充電電源，已經成為手機市場廝殺競爭點之一。閻總表示，基于這兩點，innoswitch3將會再次引領IC市場，并且掀起IC市場洗牌的浪潮。



　　2014年，我們已經見證過innoswitch引領IC市場的奇跡，時隔三年，innoswitch3的再次發布，讓我們充滿驚喜，下面讓我們一起再次期待innoswitch3給我們帶來新的沖擊浪潮。
