從屏下指紋供應商來看，目前屏下指紋芯片供應商主要有匯頂科技、思立微以及新思，不過，新思屏下指紋由于方案與前兩者不同，且采購成本與前兩者相比要高出近一倍，導致新思出貨量并不理想，同時因為方案不一樣，導致手機廠商在采用匯頂和思立微芯片之際，并不會采用新思方案，當然，近來，據手機報在線得知，新思實際上已經打算放棄屏下指紋。



　　從目前一線手機品牌來看，除了蘋果暫且還沒有采用屏下指紋以外，國內廠商如華為、OPPO、vivo、小米等都已經大規模采用屏下指紋，且三星也將在下一代旗艦機S10上采用，并且傳言指紋芯片將由高通供應，而指紋模組則由中國臺灣GIS和內地模組大廠歐菲科技供應！



　　三星S10超聲波指紋供應商曝光：高通方案，GIS/歐菲科技供模組



　　11月29日，據臺灣媒體報道稱，總部位于中國臺灣的供應商GIS和歐菲光將承擔三星Galaxy S10屏幕指紋傳感器的訂單。消息人士稱，三星計劃將于2019年2月底在巴塞羅那舉辦的世界移動通信大會（MWC）上推出Galaxy S10系列旗艦，該系列提供6.1英寸和6.4英寸兩個版本。



　　報道稱兩家供應商將于1月份開始接單量產，而且GIS和歐菲光都與高通公司合作開發超聲波屏幕指紋傳感器技術，GIS擁有生產率高的優勢，而歐菲光的優勢在于低生產成本，而高通則負責方案。



　　據資料顯示，2015年高通第一代超聲波識別儀發布，可在300微米(0.3mm)的玻璃下精確工作；2017年6月，高通第二代超聲波指紋技術亮相，號稱可以精確到800微米（0.8mm），擁有1%的拒絕率、250ms延遲，解鎖速度更快、更安全，且不怕濕手等復雜環境，也不會因為外界光線問題而影響到傳感器工作靈敏度，能與傳統的電容指紋相媲美。盡管此前高通的超聲波指紋方案已經被小米有采用，但是實際上，并沒有大規模量產。



　　此外還有消息人士稱，三星計劃將超聲波屏幕指紋技術應用到Galaxy Note系列上，GIS和歐菲光正努力贏得三星更多訂單，這從側面暗示Galaxy Note 10可能會使用超聲波屏幕指紋技術。不僅如此，三星Galaxy S10系列還將搭載高通驍龍8150處理器，這顆芯片將于12月份在夏威夷驍龍技術峰會上正式亮相。



　　歐菲科技作為國內光學市場的龍頭企業，公司在3D sensing模組、攝像頭模組、指紋模組、觸摸屏模組這幾個高速增長的光學市場細分領域齊頭并進，均占據領先地位。歐菲科技能夠在上述多個光學模組領域占據較高市場份額，主要得益于公司持續創新帶來的技術優勢。根據官網，公司目前已在全球范圍內申請專利4138件，已獲得授權專利2376件。



　　三季報顯示，當期歐菲科技實現營業收入為128.90億元，同比增長38.07%；實現歸屬于上市公司股東的凈利潤為6.33億元，同比增長57.47%。歐菲科技預計，2018年度實現歸屬于上市公司股東的凈利潤為18億-20.5億元，同比增長120%-150%。



　　除了在指紋模組市場獲得成功以外，歐菲科技在攝像頭模組市場同樣如此，而我們都知道，鏡頭是攝像頭模組中的光學核心部件，一直以來，歐菲科技在自身優勢產品的基礎上堅定向產業鏈上游延伸。中金公司調研紀要表示，歐菲科技管理層看好2019年國產手機三攝滲透率有望達到兩位數，認為手機攝像頭“三攝/多攝化”趨勢明顯，因為照片質量更好且以P20 Pro為代表的三攝機型受到消費者歡迎，主流廠商正加速布局。



　　三攝對技術及一體化要求更高，爆發初期擁有客戶及技術優勢的模組龍頭將首先收益。歐菲科技憑借著在消費電子領域積累的核心客戶優勢和在微攝像頭組件技術光學創新優勢，已經成為業內高像素微攝像頭模組領先企業之一，2016年年底開始，公司單月出貨量穩居全球第一，2017年年底市場占有率接近15%。歐菲科技目前已成為華為P20 Pro三攝主要供應商，具備量產實力。



　　思立微超聲波方案明年商用：今年屏下指紋出貨超1000萬顆



　　眾所周知，對于今年的指紋芯片廠商而言，思立微可以說是最大的贏家，據業界人士透露稱，其今年光屏下指紋芯片出貨量就超過了10KK（1000萬顆）。不僅僅是華為的指紋芯片供應商，同時屏下指紋芯片也在市場獲得認可并被OPPO等一線品牌大規模采用。



　　整體看來，隨著全面屏時代的到來，因電容方案受限，屏下指紋的技術應用成了業界追隨的熱點，光學與超聲方案成為發展主流，從目前來看，光學式屏下指紋主要有思立微、匯頂科技以及新思三家，同時，還有壓力觸控解決方案，而超聲波方案則主要有高通，但是，這種局面也即將被思立微打破。



　　其中，超聲波方案利用回波強度識別指紋，具備防油防水、穿透性強等優點：超聲波方案利用指紋模組發出的特定頻率的超聲波掃描手指，由于超聲波到達不同材質表面時被吸收、穿透和反射的程度不同，因而可以利用皮膚和空氣或不同皮膚層對于聲波阻抗的差異，對指紋的嵴與峪所在的位置進行識別。



　　而超聲方案的優點在于其穿透性更強，能夠進行深層的皮下指紋識別且能夠辨別活體，因而方案的安全性更高；此外，超聲波方案不易受到油漬和水漬以及強光的干擾，因而解鎖更加穩定可靠，已成為指紋識別方案發展的一個重要方向。

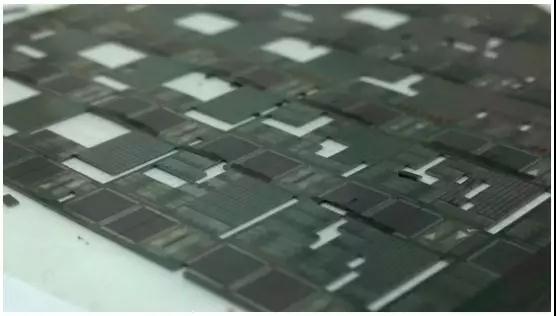

　　據媒體此前報道，上海思立微電子在MEMS超聲技術上歷時兩年的潛心研發，取得了突破性進展。其自主研發的超聲換能器已通過系列性能測試，在10MHz頻點轉換效率可達1.5%，表現出優異的性能，并已應用到下一代超聲指紋識別芯片的研發中。

　　據悉，思立微所采用的壓電超聲換能器（PMUT）利用氮化鋁的壓電效應進行電能和機械能之間的轉換來偵測手指表皮和真皮層的谷脊信息，以做出精確的判斷。

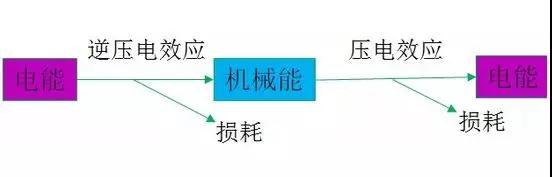

　　據介紹，氮化鋁是一種穩定性非常高的壓電材料，具有兩個重要的特性：逆壓電效應和壓電效應。逆壓電效應是指當在壓電材料兩端施加電壓時，壓電材料內部會產生形變，形變量與電壓成正比，這是將電能轉換成機械能的過程；壓電效應是指壓電材料在力的作用下產生形變時，壓電材料內部正負電荷中心發生相對位移，使壓電材料兩端產生符號相反的束縛電荷，電荷量與壓力成正比，這是將機械能轉換成電能的過程。

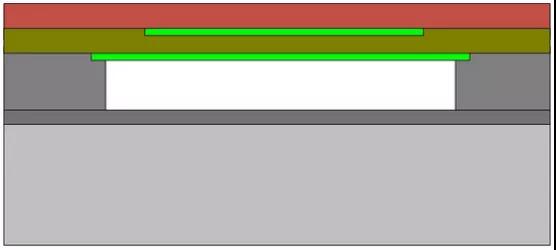

　　有別于其它SOI多硅片的工藝，思立微的壓電超聲換能器獨創單硅片刻蝕結構和工藝，主要由懸空的換能薄膜組成，包括底電極，壓電層，頂電極及彈性層。利用壓電材料的逆壓電效應，只要在壓電材料薄膜上下兩面的底電極和頂電極施加固定頻率的電壓，薄膜就會振動，產生聲波。而反過來，當聲波傳到換能薄膜時，薄膜產生形變，壓電層兩端就會產生正負相反的附屬電荷，外圍電路就可以通過頂電極和底電極采集產生的電信號。

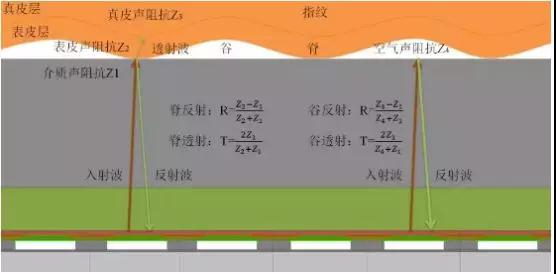

　　在進行指紋識別應用時，給超聲換能器施加交流電壓，超聲換能器產生振動，振動向上傳輸，即超聲波向上傳輸，穿過不同介質層（屏幕，玻璃等）到達手指的谷或者脊，聲波遇到脊的表面，部分反射，部分透射，而因為谷中空氣的聲阻抗遠高于脊，所以聲波遇到谷時幾乎為全反射。從谷和脊反射回來的不同聲波能量傳到對應的超聲換能器表面時，對應的超聲換能器會生成不同的電學信號（幅值，頻率，相位等）。


　　與其它指紋識別技術方案相比，超聲技術能實現3D指紋識別，安全性更高。通過聲學聚焦的方法，將聲波聚焦到手指表面，如果遇到手指的脊，部分聲波反射回來，其余聲波透射進入皮膚，這一部分聲波遇到真皮層之后被再次反射回來；所以聲波在遇到脊之后會在表皮和真皮層反射回來兩個時間不同的信號；而在谷的地方，聲波只有一次反射，而且是全反射信號。超聲指紋識別方案就是通過這個方法來采集表皮和真皮的指紋信號，從而得到3D的指紋信息。



　　據了解，思立微所研發成功的PMUT換能器采用AIN材料，基于CMOS工藝，獨創MEMS結構，結構簡單、便于工藝實現。思立微目前業已基于此款PMUT換能器進行屏下超聲指紋識別的研發，業界人士透露，預計2019年初將達到量產水平，將于明年實現商用。
